Dreiphasen Sparstelltransformator 86 kVA


Datenblatt als PDF

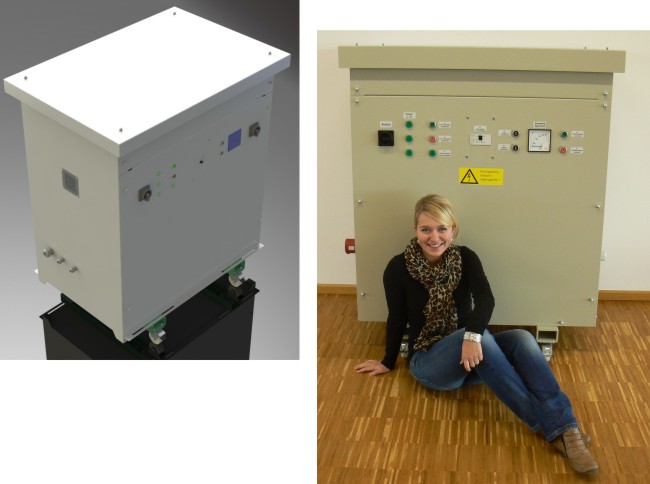

Dreiphasen-Sparstelltrafo

BV 11044001


Kundenwunsch


Wir benötigen für unser Prüffeld einen verlustarmen dreiphasigen Stelltrafo zum kontinuierlichen Einstellen der Spannung. Die Spannung soll über einen Taster verstellbar sein und über ein Instrument angezeigt werden. Zusätzlich soll das Anliegen der Spannung der drei Phasen angezeigt werden. Es darf beim Anschließen an das Netz kein Einschaltstromstoß auftreten und der Dreiphasenstelltrafo muss abgesichert werden. Der Trafo soll kurzzeitig für eine Minute 160 kVA Leistung bringen.


Lösung


Wir bauen mit mehreren zusammengeschalteten Ringkerntransformatoren den Dreiphasensatz auf. Die feingängige Drehverstellung erfolgt mit einem Motor. Die Absicherung und die Überlast wird aufeinander abgestimmt.


Technische Daten


Dreiphasenstelltransformator
Primär: 3 x 400 V
Sekundär: 3 x 0...400/430 V AC
Strom: 72 AAC
eingebaut im Gehäuse, inkl. Motorantrieb
Gewicht: 348 kg
