Datenblatt als PDF
Hochpotenzial-Hochspannungs-Trenntrafo bis 80 kV Potenzialtrennung pri - sec und einer Leistung von 1 VA bis 6000 VA
|
|
|
|

|
|
|
|
|

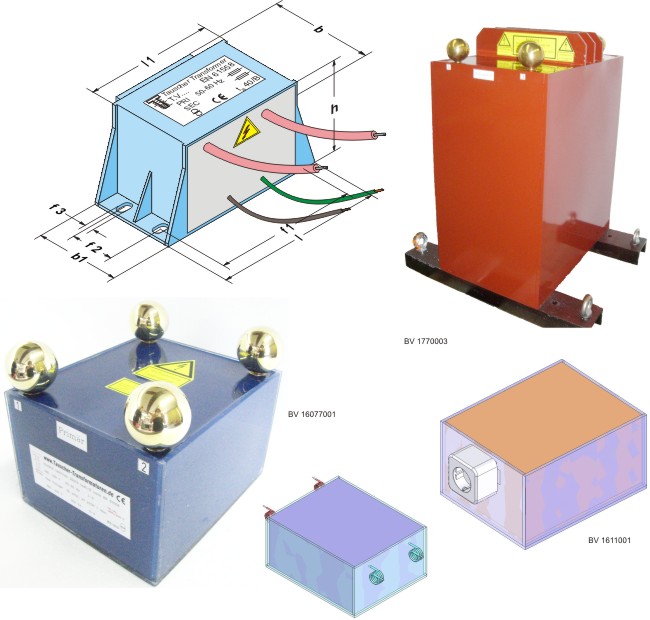

BV 16077001, BV 1770003 und BV 1611001
|
|
|
|
|
Einsatzmöglichkeiten
|
|
|
Hochspannungs-Trenntransformatoren werden zur Versorgung von Verbrauchern eingesetzt, die auf hohem Potenzial gegenüber Erde liegen.
|
|
|
Beschreibung
|
|
|
Hochspannungs-Trenntransformatoren in kompakter Bauweise, komplett in hochisolierendem Polyurethanharz unter Vakuum vergossen. Kapazitätsarmer Aufbau der Wicklungen. Doppelte Schirmung der Wicklungen. Die Anschlüsse sind als Bolzen mit Gewinde ausgeführt. Befestigung von unten über Innengewinde M8. Äußerst geringe Erwärmung und geringe Verluste.
|
|
|
Sonderausführungen
|
|
- andere Spannungen oder verschiedene Sekundärspannungen
- andere Isolierspannungen, max. Prüfspannung 200 kV
- höhere Leistungen
- dreiphasige Ausführung
|
|
|
Tabelle, nach Trennspannungen sortiert
|
|
|
Typ
|
Bautyp
|
Sek-
Leistung
|
Trenn-
spannung
|
Abmessungen in [mm]
|
Anschlüsse
|
Montage-
löcher
|
Kupfer-
gewicht
|
Gesamt-
gewicht
|
BV
|
|
b
|
b1
|
l
|
l1
|
h
|
s
|
f1
|
f2
|
f3
|
|
HTT 001-07
|
EI 38/13,6
|
1 VA
|
7 kV
|
33
|
28
|
61
|
41
|
35
|
2 x 5
|
51
|
-
|
3,5
|
24 g
|
0,14 kg
|
-
|
|
HTT 001-07
|
EI 48/16,8
|
1,5 VA
|
7 kV
|
39
|
30,5
|
75
|
51
|
43
|
2 x 6
|
62
|
12
|
3,5
|
45 g
|
0,30 kg
|
1621796
|
|
HTT 005-07
|
EI 60/21
|
5 VA
|
7 kV
|
48
|
39
|
88
|
83,5
|
54
|
2 x 7
|
75
|
13,5
|
4,8
|
96 g
|
0,54 kg
|
-
|
|
HTT 004-08
|
EI 60/30,5
|
4 VA
|
8 kV
|
58
|
48
|
88
|
63,5
|
54
|
-
|
75
|
24,5
|
5,2
|
130 g
|
0,76 kg
|
1876101
|
|
HTT 010-08
|
EI 60/30,5
|
10 VA
|
8 kV
|
58
|
48
|
88
|
63,5
|
54
|
2 x 7
|
75
|
24,5
|
5,2
|
130 g
|
0,76 kg
|
-
|
|
HTT 016-08
|
EI 66/30
|
16 VA
|
8 kV
|
57
|
47,5
|
94
|
69,5
|
59
|
-
|
82
|
13,5
|
4,8
|
160 g
|
0,95 kg
|
1876102
|
|
HTT 020-08
|
EI 66/30
|
20 VA
|
8 kV
|
57
|
47,5
|
94
|
69,5
|
59
|
2 x 8
|
82
|
13,5
|
4,8
|
160 g
|
0,95 kg
|
-
|
|
HTT 040-09
|
EI 66/34,7
|
40 VA
|
9 kV
|
61
|
52
|
94
|
69,5
|
59
|
2 x 8
|
82
|
37,5
|
4,8
|
190 g
|
1,05 kg
|
-
|
|
HTT 050-10
|
EI 78/27,5
|
50 VA
|
10 kV
|
59
|
49
|
113
|
86,5
|
72
|
2 x 9
|
97,5
|
32,5
|
5,2
|
230 g
|
1,20 kg
|
23009003
|
|
HTT 800-10
|
UI 120/41
|
800 VA
|
10 kV
|
220
|
-
|
181
|
-
|
120
|
-
|
160
|
180
|
6,5
|
7,5 kg
|
17,0 kg
|
16211189
|
|
HTT 050-12
|
EI 84/29,5
|
50 VA
|
12 kV
|
84
|
53
|
120
|
93,5
|
75
|
2 x 10
|
102,5
|
32,5
|
5,5
|
300 g
|
1,50 kg
|
-
|
|
HTT 500-12
|
UI 120/51
|
500 VA
|
12 kV
|
235
|
-
|
186
|
-
|
120
|
Litzen
|
160
|
80
|
-
|
7 kg
|
16 kg
|
1621955
|
|
HTT 750-12
|
UI 120/61
|
750 VA
|
12 kV
|
-
|
-
|
-
|
-
|
130
|
-
|
-
|
-
|
-
|
-
|
-
|
1621922
|
|
HTT 1000-12
|
UI 120/71
|
1000 VA
|
12 kV
|
-
|
-
|
-
|
-
|
140
|
-
|
-
|
-
|
-
|
-
|
-
|
1621947
|
|
HTT 050-15
|
EI 84/43,5
|
50 VA
|
15 kV
|
78
|
87
|
120
|
93,5
|
75
|
2 x 10
|
102,5
|
45
|
5,5
|
325 g
|
2,1 kg
|
-
|
|
HTT 055-15
|
EI 96/35,7
|
55 VA
|
15 kV
|
75
|
61
|
133
|
107
|
85
|
2 x 12
|
115
|
40
|
5,5
|
475 g
|
2,4 kg
|
-
|
|
HTT 060-15
|
EI 96/45,7
|
60 VA
|
15 kV
|
85
|
71
|
133
|
107
|
85
|
2 x 12
|
115
|
50
|
5,2
|
570 g
|
3,0 kg
|
-
|
|
HTT 060-17
|
EI 96/59,7
|
60 VA
|
17 kV
|
99
|
85
|
133
|
107
|
85
|
2 x 12
|
115
|
84
|
5,5
|
600 g
|
3,6 kg
|
-
|
|
HTT 070-20
|
EI 120/53
|
70 VA
|
20 kV
|
109
|
90
|
172
|
134
|
109
|
-
|
150
|
85
|
8,5
|
970 g
|
5,5 kg
|
-
|
|
HTT 080-20
|
EI 120/73
|
80 VA
|
20 kV
|
129
|
110
|
172
|
134
|
109
|
-
|
150
|
85
|
8,5
|
1,2 kg
|
6,9 kg
|
-
|
|
HTT 010-20F
|
EI 96/45,7
|
10 VA
|
20 kV
|
85
|
71
|
133
|
107
|
85
|
-
|
115
|
50
|
5,2
|
570 g
|
3,0 kg
|
16211039
|
|
|
|
HTT 500-20F
|
UI 150/65
|
500 VA
|
20 kV
|
270
|
-
|
220
|
-
|
130
|
-
|
-
|
-
|
-
|
7,0 kg
|
20,0 kg
|
2310009
|
|
HTT 200-25F
|
SU 90/31
|
200 VA
|
25 kV
|
170
|
-
|
130
|
-
|
90
|
Bolzenanschlüsse
|
-
|
M6
|
1,5 kg
|
6 kg
|
1617006a
|
|
HTT 200-25
|
UI 90/31
|
200 VA
|
25 kV
|
170
|
-
|
140
|
-
|
90
|
Bolzenanschlüsse
|
-
|
M6
|
1,5 kg
|
6 kg
|
1882003/1526100
|
|
HTT 250-25F
|
SU 120/71
|
250 VA
|
25 kV
|
235
|
-
|
166
|
-
|
129
|
Bolzenanschlüsse
|
-
|
M6
|
5 kg
|
14 kg
|
-
|
|
HTT 500-25F
|
SU 150/52
|
500 VA
|
25 kV
|
270
|
-
|
230
|
-
|
115
|
Bolzenanschlüsse
|
-
|
M6
|
7 kg
|
20 kg
|
-
|
|
HTT 750-25F
|
SU 150/65
|
750 VA
|
25 kV
|
270
|
-
|
230
|
-
|
155
|
Bolzenanschlüsse
|
-
|
M6
|
8 kg
|
22 kg
|
-
|
|
HTT 500-30
|
UI 150/65
|
500 VA
|
30 kV
|
270
|
-
|
230
|
-
|
155
|
Bolzenanschlüsse
|
-
|
M6
|
8 kg
|
22 kg
|
1853003a/23009002
|
|
HTT 010-30
|
UI 75/26,5
|
10 VA
|
30 kV
|
150
|
-
|
120
|
-
|
90
|
Litzen
|
100
|
50
|
M6
|
900 g
|
4 kg
|
15009005
|
|
HTT 1000-30
|
SU 168/58
|
1000 VA
|
30 kV
|
260
|
-
|
315
|
-
|
165
|
Bolzenanschlüsse
|
-
|
M8
|
9,5 kg
|
30 kg
|
12000001
|
|
HTT 4000-30
|
SU 240/83
|
4000 VA
|
30 kV
|
470
|
-
|
363
|
-
|
547
|
Bolzenanschlüsse
|
-
|
-
|
40,0 kg
|
100,0 kg
|
1448009
|
|
HTT 200-40
|
UI 150/52
|
200 VA
|
40 kV
|
270
|
-
|
230
|
-
|
155
|
Bolzenanschlüsse
|
-
|
M6
|
8 kg
|
20 kg
|
17061001
|
|
HTT 500-40
|
UI 168/75
|
500 VA
|
40 kV
|
320
|
-
|
270
|
-
|
175
|
Bolzen
|
305
|
240
|
-
|
9 kg
|
38 kg
|
16211029
|
|
HTT 2000-40
|
UI 168/92
|
2000 VA
|
40 kV
|
330
|
-
|
270
|
-
|
200
|
Bolzen
|
305
|
240
|
-
|
9 kg
|
51 kg
|
16211013
|
|
HTT 3000-40
|
UI 210/73
|
3000 VA
|
40 kV
|
400
|
-
|
314
|
-
|
205
|
Bolzen
|
340
|
268
|
-
|
9 kg
|
60 kg
|
3376001/14000001
|
|
HTT 6000-40
|
UI 240/83
|
6000 VA
|
40 kV
|
530
|
-
|
530
|
-
|
305
|
Bolzen
|
440
|
330
|
-
|
40 kg
|
100 kg
|
1448010
|
|
HTT 75-50
|
SU 90/31
|
75 VA
|
50 kV
|
170
|
-
|
140
|
-
|
95
|
Bolzen
|
3 Sek Spg.
|
-
|
1,5 kg
|
11 kg
|
2901101
|
|
HTT 100-50F
|
SU 90/31
|
100 VA
|
50 kV
|
170
|
-
|
130
|
-
|
90
|
Bolzenanschlüsse
|
-
|
M6
|
1,5 kg
|
8 kg
|
2310003a
|
|
HTT 125-50F
|
SU 120/71
|
125 VA
|
50 kV
|
235
|
-
|
166
|
-
|
129
|
Bolzenanschlüsse
|
-
|
M6
|
5 kg
|
14 kg
|
-
|
|
HTT 250-50F
|
SU 150/52
|
250 VA
|
50 kV
|
270
|
-
|
230
|
-
|
155
|
Bolzenanschlüsse
|
-
|
M6
|
7 kg
|
20 kg
|
-
|
|
HTT 350-50F
|
SU 150/65
|
350 VA
|
50 kV
|
270
|
-
|
230
|
-
|
125
|
Bolzenanschlüsse
|
-
|
M6
|
8 kg
|
22 kg
|
-
|
|
HTT 1000-50
|
SE 195/70
|
1000 VA
|
50 kV
|
220
|
-
|
210
|
-
|
195
|
Bolzenanschlüsse
|
-
|
M6
|
8 kg
|
25 kg
|
16211171
|
|
HTT 1000-50
|
UI 210/73
|
1000 VA
|
50 kV
|
320
|
-
|
270
|
-
|
150
|
Bolzen
|
225
|
112
|
-
|
9,5 kg
|
30 kg
|
3286005
|
|
HTT 2000-50
|
SE 231/80
|
2000 VA
|
50 kV
|
252
|
-
|
252
|
-
|
280
|
Bolzenanschlüsse
|
-
|
M6
|
11 kg
|
42 kg
|
16211064b
|
|
HTT 2000-50
|
UI 210/73
|
2000 VA
|
50 kV
|
400
|
-
|
314
|
-
|
190
|
Bolzen
|
340
|
268
|
-
|
10 kg
|
80 kg
|
1621961a/1770005
|
|
HTT 3000-50
|
SE 231/99c
|
3000 VA
|
50 kV
|
252
|
-
|
252
|
-
|
280
|
Bolzenanschlüsse
|
-
|
M6
|
12 kg
|
45 kg
|
-
|
|
HTT 4000-60
|
SU 240/83
|
4000 VA
|
60 kV
|
520
|
-
|
420
|
-
|
625
|
Bolzenanschlüsse
|
-
|
M6
|
40 kg
|
100 kg
|
1770009a
|
|
HTT 500-75
|
SE 195/70
|
500 VA
|
75 kV
|
220
|
-
|
210
|
-
|
195
|
Bolzenanschlüsse
|
-
|
M6
|
8 kg
|
25 kg
|
-
|
|
HTT 1000-75
|
SE 231/64a
|
1000 VA
|
75 kV
|
252
|
-
|
252
|
-
|
280
|
Bolzenanschlüsse
|
-
|
M6
|
11 kg
|
42 kg
|
-
|
|
HTT 1500-75
|
SE 231/99c
|
1500 VA
|
75 kV
|
252
|
-
|
252
|
-
|
280
|
Bolzenanschlüsse
|
-
|
M6
|
12 kg
|
46 kg
|
-
|
|
HTT 2000-80
|
SU 210/103
|
2000 VA
|
80 kV
|
535
|
-
|
400
|
-
|
310
|
Bolzenanschlüsse
|
-
|
M10
|
13 kg
|
60 kg
|
16211160
|
|
Technische Änderungen und Verbesserungen vorbehalten. Alle Angaben sind Richtwerte, Abweichungen können möglich sein.
|
01/2022
|
|
|
|
|
Technische Daten
|
|
|
1 AC-Hochpotenzial Trenntransformator
Spannungsbereich Primär 230 V und Sekundär 230 V
Betriebsfrequenz 47 - 63 Hz
Hochspannungsprüfung Primär - Primärschirm: 2,5 kV AC
Hochspannungsprüfung Sekundär - Sekundärschirm: 2,5 kV AC
Hochspannungsprüfung Primär - Sekundär: 1,3 x Nennspannung Nominalwert
Isolationsklasse: B
max. Umgebungstemperatur: 40°C
Brandschutzklasse: UL94V0
offener Transformator Schutzart: IP 00
Anschlüsse bis 80 VA Lötösen, ab 250 VA Bolzenanschlüsse M6
Vorbereitet für stehende Montage auf Chassisplatte
|
|
|
