Befestigung mit Aufschnappvorrichtung für Hutschienen TS 35
|
|
|

|
|
|
Einsatzmöglichkeiten
|
|
|
Steuertransformatoren nach IEC / EN 61558-2-2 zur Versorgung von Steuerstromkreisen in Schaltanlagen, Verteilungen, Maschinen usw. gemäß den Bestimmungen der VDE 00113 / EN 60204,
Trenntransformatoren nach IEC / EN 61558-2-4 für allgemeine Anwendungen, z.B. als sichere Trennung für Geräte nach den Bestimmungen der VDE 0700 / EN 60335,
Sicherheitstransformatoren nach IEC / EN 61558-2-6 für allgemeine Anwendungen mit doppelter oder verstärkter Isolierung und einer max. Ausgangsspannung von 50 V, z.B. als sichere Trennung für Geräte nach der VDE 0805 / EN 60950.
|
|
|
Beschreibung
|
|
|
Die Anforderungen an Steuer-, Sicherheits- und Trenntransformatoren werden erfüllt. Die Einschaltströme und das Kurzschlussverhalten der Transformatoren sind optimal auf die Verwendung von Motorschutzschaltern mit thermischer und magnetischer Abschaltung im Primärkreis abgestimmt. Die weltweit festgelegten Normspannungen 230 V und 400 V nach DIN IEC 60038 sind primärseitig vorhanden. Eine Spannungsanpassung mit +- 15 V ist auch vorhanden. Die Transformatoren haben standardmäßigen Feuchteschutz durch Imprägnierung. Die verwendeten Klemmen sind berührungssicher nach VBG 4.
Die Befestigung erfolgt über Fußwinkel oder Tragschienenmontage. Die Einbaulage kann beliebig gewählt werden.
|
|
|
Tabelle
|
|
|
Primärspannung
|
pri: 0 - 230 V - 400 V +-15 V
|
|
Bestell-
nummer
|
Artikel
|
Bautyp
|
Leistung
|
Spannung
Sekundär
|
Strom
Sek.
|
Spgs-
faktor
|
Wirkungs-
grad
|

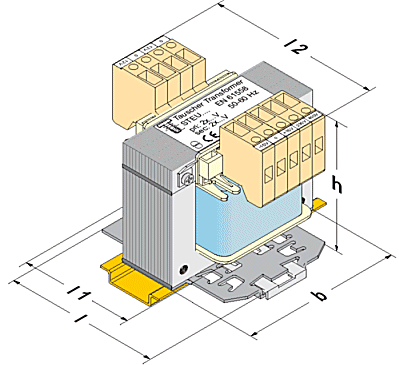

Abmessungen
|
Kupfer-
gewicht
|
Gesamt-
gewicht
|
Daten-
blatt
|
|
b
|
l
|
l1
|
l2
|
h1
|
f1
|
f2
|
f3
|
|
9908015
|
STEU 63/24
|
EI 84/29,5
|
63 VA
|
2 x 12 V
|
2,6 A
|
10 %
|
86 %
|
85
|
60
|
64
|
72
|
93
|
51,5
|
64
|
M4
|
0,30 kg
|
1,5 kg
|
PDF
|
|
9908025
|
STEU 100/24
|
EI 84/43,5
|
100 VA
|
2 x 12 V
|
4,2 A
|
7 %
|
86 %
|
85
|
74
|
76
|
86
|
93
|
63,5
|
64
|
M4
|
0,33 kg
|
2,1 kg
|
PDF
|
|
9908035
|
STEU 160/24
|
EI 96/45,7
|
160 VA
|
2 x 12 V
|
6,7 A
|
10 %
|
86 %
|
97
|
80
|
88
|
88
|
104
|
72,6
|
84
|
M5
|
0,57 kg
|
2,9 kg
|
PDF
|
|
9908045
|
STEU 250/24
|
EI 96/59,7
|
250 VA
|
2 x 12 V
|
10,4 A
|
7 %
|
86 %
|
97
|
94
|
105
|
102
|
104
|
89,8
|
84
|
M5
|
0,60 kg
|
3,6 kg
|
PDF
|
|
9908115
|
STEU 63/230
|
EI 84/29,5
|
63 VA
|
2 x 115 V
|
0,27 A
|
10 %
|
86 %
|
85
|
60
|
64
|
72
|
93
|
51,5
|
64
|
M4
|
0,30 kg
|
1,5 kg
|
PDF
|
|
9908125
|
STEU 100/230
|
EI 84/43,5
|
100 VA
|
2 x 115 V
|
0,43 A
|
7 %
|
86 %
|
85
|
74
|
76
|
86
|
93
|
63,5
|
64
|
M4
|
0,33 kg
|
2,1 kg
|
PDF
|
|
9908135
|
STEU 160/230
|
EI 86/45,7
|
160 VA
|
2 x 115 V
|
20,8 A
|
10 %
|
86 %
|
97
|
80
|
88
|
88
|
104
|
72,6
|
84
|
M5
|
0,57 kg
|
2,9 kg
|
PDF
|
|
9908145
|
STEU 250/230
|
EI 96/59,7
|
250 VA
|
2 x 115 V
|
1,09 A
|
7 %
|
86 %
|
97
|
94
|
105
|
102
|
104
|
89,8
|
84
|
M5
|
0,60 kg
|
3,6 kg
|
PDF
|
|
Technische Änderungen und Verbesserungen vorbehalten. Alle Angaben sind Richtwerte, Abweichungen können möglich sein. Andere Abmessungen und technische Änderungen auf Anfrage.
|
04/2013
|
|
|
|
|
