Sternpunktbildner Zan0 in Zick-Zack-Schaltung


Datenblatt als PDF

ce3dcad


Sternpunktbildner Zan0

BV 14025013


Kundenwunsch


Wir brauchen einen 80 kVA Transformator, der aus einer dreiphasigen Dreieckschaltung ein Y-Netz mit Sternpunkt bildet. Es werden große einphasige Schieflasten auf der Ausgangsseite angeschlossen.
Der Transformator soll ein- und ausschaltbar sein und gegen Überlast abgesichert sein. Da der Transformator im Außenbereich aufgestellt wird, soll die Schutzart IP 54 betragen. Brummgeräusche sollen reduziert werden. Da wir den Transformator nach USA Las Vegas liefern, müssen die Materialien UL Zulassung haben.


Lösung

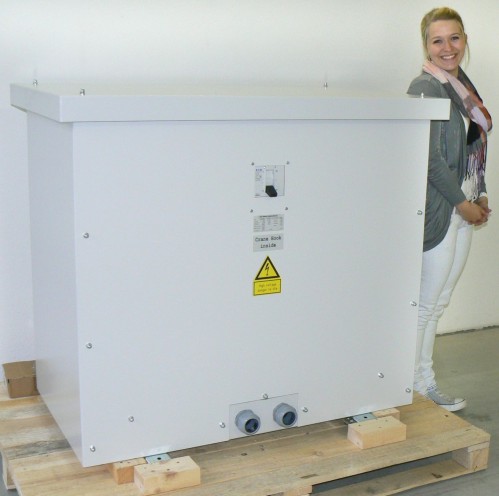

Wir bauen den Drehstromtrafo in Zick-Zack-Spar Schaltung Zan0. Der Sternpunkt ist entweder voll belastbar oder man kann unsymmetrische Fehlerströme gegen Erde einfach messen. In diesem Fall muss man niederohmig den Sternpunkt erden (NOSPE). Wir bauen primärseitig einen Leistungsschutzschalter mit thermomagnetischem Auslöser ein. Das vollständig geschlossene IP 54 Gehäuse wird so dimensioniert, dass die Verlustwärme auch bei voller Last abgegeben werden kann. Gummipuffer sorgen dafür, dass die Brummgeräusche sehr leise sind.


Technische Daten


Leistung: 80 kVA
Primär: 3 x 208 V
Sekundär: 3 x 400 V
Schaltgruppe: Zan0
Sternpunkt 100 % belastbar
