Dreiphasen Leistungsdrossel für Wechselrichter


Datenblatt als PDF

cesymb_harmonicsclass_Henergysymb-RoHs


Dreiphasen Leistungsdrossel

BV 2983054-055


Kundenwunsch


Für den drehzahlvariablen Betrieb von Elektromotoren in Hybridantrieben in Fahrzeugen sind Wechselrichter notwendig. Wechselrichter formen aus einer Gleichspannung die Ausgangsspannung zur Steuerung des Elektromotors. Um Wechselrichter zu prüfen, haben wir ein Testsystem entwickelt. Die Oberwellen des Wechselrichters im System sollen mit sehr geringen Verlusten gedrosselt werden.


Lösung


Wir bauen eine dreiphasige Drossel mit großem Ferritkern. Die Kernverluste werden dadurch minimal. Zur Reduzierung der Kupferverluste setzen wir spezielle Mittelfrequenzlitzen ein.


Technische Daten


Kern: aus Ferrit N87
Wicklung: HF-Litze
Induktivität: L = 3 x 0,2 mH
Strom: I1 = 250 A @ 2500 Hz, I2 = 25 A @ 10 kHz
Gewicht: ca. 95 kg
Abmessungen: 500 x 250 x 510 mm

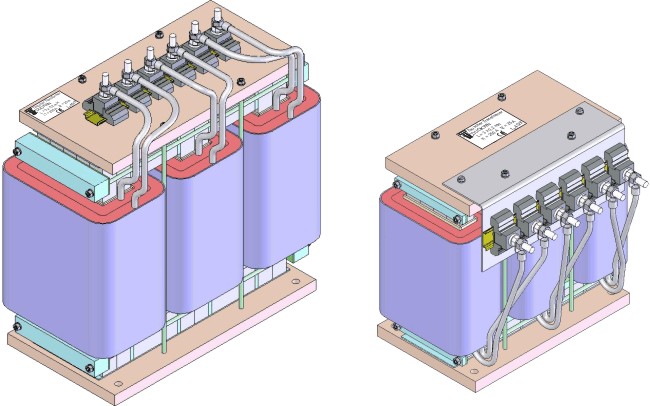

Dreiphasen Leistungsdrossel
